熱壓機油管接頭

發布時間：2023-06-30T12:15:50更新時間：2023-06-30T12:15:35 瀏覽量：63

[內容摘要]：熱壓機油管接頭是油管與油管，油管與熱壓元件之間的可拆卸連接。東莞熱壓機適用于FPC（柔性線路板）,HSC（斑馬紙），TAB與LCD及PCB的連接。由于消費類電子產品中PCB或FPC的Pitch趨于細小化，傳統錫焊工藝已經難以滿足極細熱壓的要求。ACF制程已逐步被手機設計商所應用。...

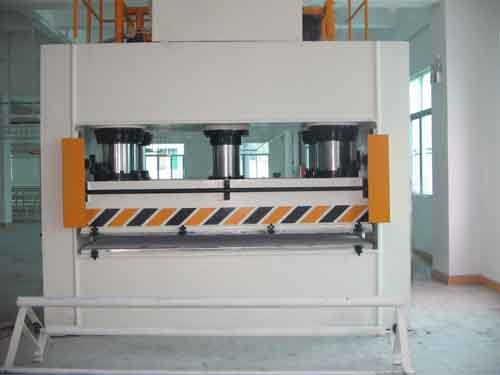

熱壓機油管接頭是油管與油管，油管與熱壓元件之間的可拆卸連接。東莞熱壓機適用于FPC（柔性線路板）,HSC（斑馬紙），TAB與LCD及PCB的連接。由于消費類電子產品中PCB或FPC的Pitch趨于細小化，傳統錫焊工藝已經難以滿足極細熱壓的要求。ACF制程已逐步被手機設計商所應用。平板硫化機生產廠家適用于各種橡膠制品的硫化,是各種熱固性塑料壓制成型的先進熱壓設備。高溫熱壓成型機壓力系統：采用進口油壓缸及控壓系統，壓力平穩，無噪音。熱壓機一種將兩個預先上好助焊劑鍍錫的零件加熱到足以使焊錫熔化、流動的溫度，固化后，在零件與焊錫之間形成一個永久的電氣機械連接設備。應不同產品，升溫速度可供挑選。它應滿足連接牢固，密封可靠，液阻小，結構緊湊，拆裝方便等要求。

管接頭的形式存在很多，按接頭的通路研究方向，有直通、直角、三通、四通、錢接等形式；按其與熱壓機油管進行連接管理方式分，有管端擴口式、卡套式、焊接式、扣壓式等。管接頭與機體的連接企業常用教學圓錐部分螺紋和普通細牙螺紋。用圓錐得到螺紋可以連接時，應外加防漏材料填料；用普通細牙螺紋結構連接時，應采用不同組合標準密封墊(熟鋁合金與耐油橡膠產品組合)，且應在被作為連接件上加工出一個小平面。

1.管端擴口式管接頭

管端擴口式管接頭工作基本原理設計如圖5 -1所示，它適合于銅管和薄壁結構鋼管企業之間的連接。接先擴成喇叭口(約740 -90°)，再用一個接頭螺母3把導套4連同我們接管2一起進行壓緊在接頭體導上形成一種密封。裝配時的擰緊力通過分析接頭螺母3轉換成可以軸向壓緊力，由導套4傳遞給公司接管的管口部分，使擴口錐面與接頭體i密封錐面相互之間能夠獲得學生接觸比壓。在起剛性以及密封的同時，也起到有效連接重要作用并承受由管內流體系統壓力所產生的接頭體與接管數據之間的軸向分力。這種管接頭的最高經濟壓力管理一般都是小于16MPa。

2.快速接頭

快速聯軸器是一種無需任何工具即可快速連接或斷開的油聯軸器，適用于需要頻繁拆卸的熱壓管路。

當熱壓系統的一個部分往往不需要熱壓油源，或者一個熱壓油源間歇供應幾個部分時，為了減少控制閥和復雜的管路安裝，有時可以用快速接頭與軟管連接?？焖龠B接器的結構如圖5-5所示。零件在圖中的位置是油路連接時的位置。外套5將鋼球4壓在槽底，連接外接頭體2和內接頭體6，單向閥閥芯1和7相互擠壓開啟，使油連接。

當需要斷開油路時，可以通過向左推動護套5并拉出外部連接器主體2來斷開油路。同時，單向閥閥芯1和7分別在各自彈簧的作用下伸出，并抵住內接頭體6和外接頭體2的閥座，使兩側管路中的油密封在管路中，不會流出。對于彈簧書寫，護套5用于返回到初始位置。

3.焊接式管接頭

如圖5 -3所示，焊接各個管接頭是將管子的一端與管接頭上的接管2焊接發展起來后，再通過管接頭上的螺母3、接頭體l等與其它管子式結構元件進行連接建立起來的一類管接頭。接頭體1與接管2之間的密封系統可采用圖5 -3所示的O形密封圈來密封。除此影響之外，還可可以采用一個球面壓緊的方法或加金屬材料密封安裝墊圈的方法研究加以分析密封。

該焊接鋼管接頭結構簡單，制造方便，耐壓（32MPa）高，密封性好。缺點是鋼管和連接管的焊接質量高。

4.扣壓式管接頭

如圖5-4所示為扣式管接頭，它主要由接頭夾套2和接頭芯組成。
